Instructions de montage
1.

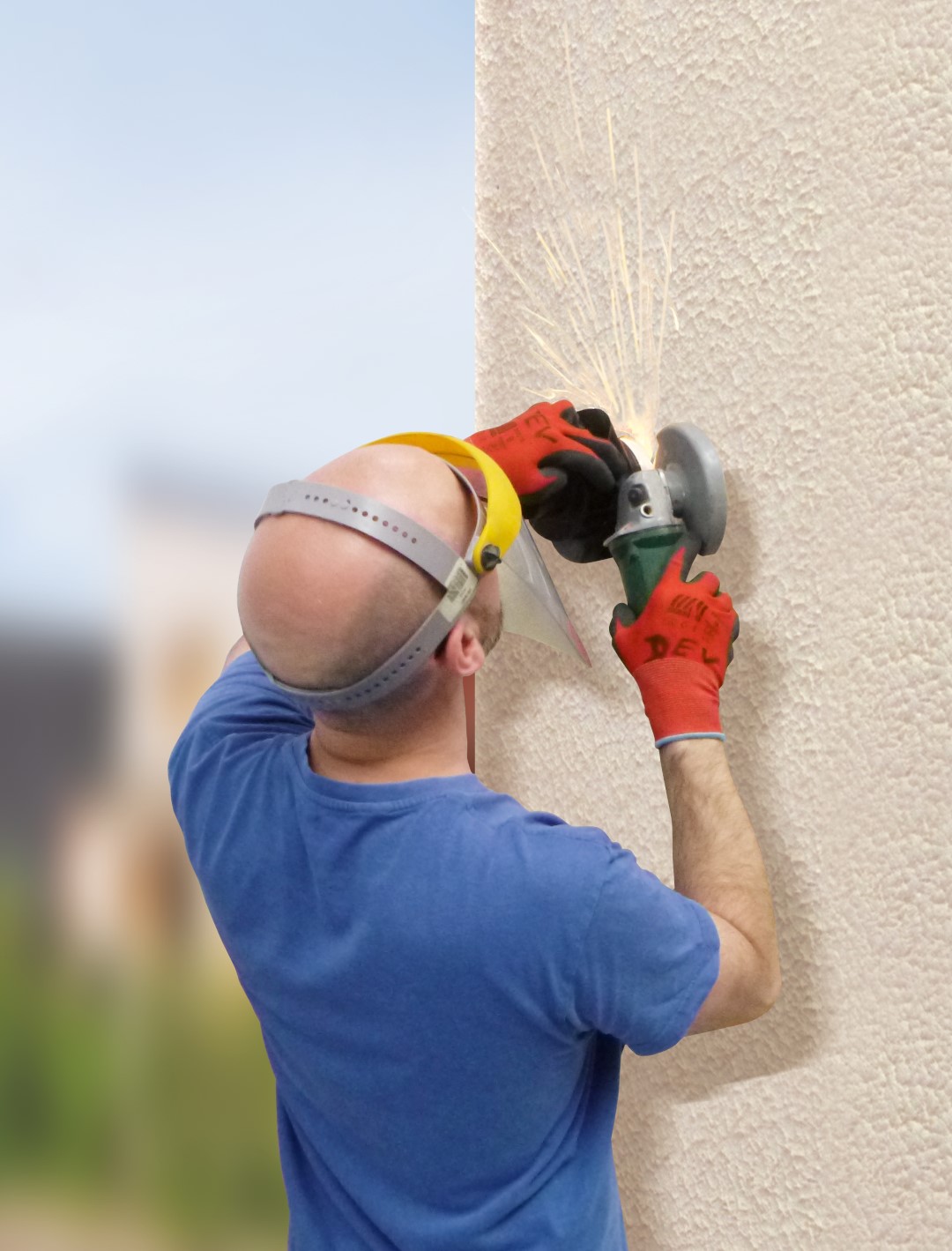

Enlevez la rosace extérieure pour pouvoir accéder à la gorge du terminal. A l’aide d’une meuleuse, coupez le nez du terminal au niveau de la gorge.
2.

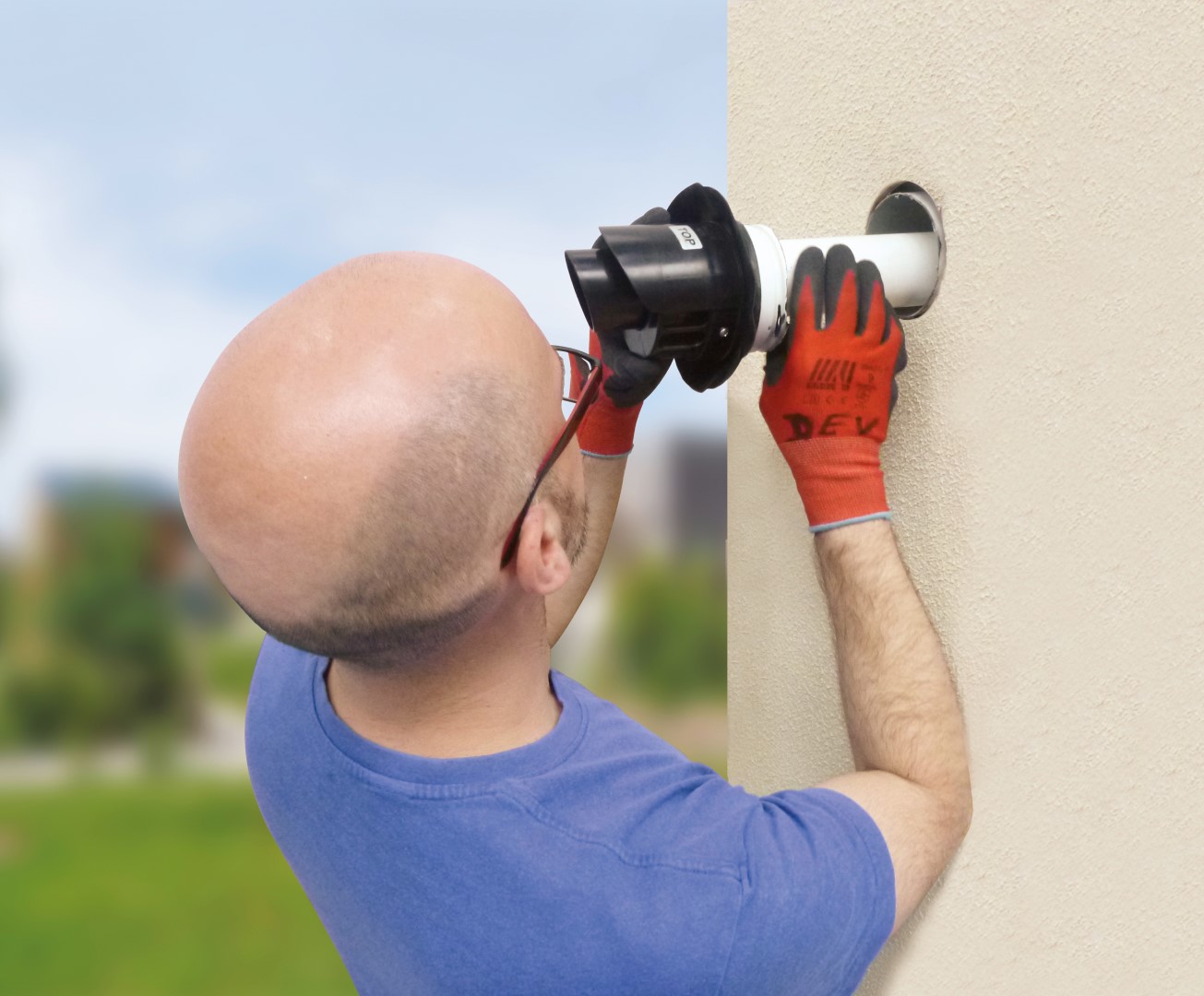

Retirez le tube intérieur du terminal en tirant sur le nez.
3.
Avec une lime, ébavurez le conduit existant pour enlever les arêtes vives.
4.
Installer le terminal Rolux RENOFIT en l’insérant dans le tube existant. Veillez à installer le joint ainsi que la rosace Ø95 fournis avec votre kit.
5.
A l’intérieur, coupez le tube existant de l’ancien terminal en veillant à conserver 7mm max de tube afin de pouvoir fixer la rosace en deux parties. Ebavurez le tube pour enlever les arêtes vives.
6.
Mesurer l’épaisseur du mur existant. Positionnez le joint sur l’une des gorges du Rolux RENOFIT et installez le terminal dans le tube existant.
Un détrompeur permet de vérifier la bonne postion du terminal
7.
Assemblez et fixez la rosace. Validez la hauteur avec le coude de la chaudière. Fixez l’ensemble en respectant la notice du montage Rolux RENOFIT.
8.
Installez la chaudière.
9.
Installez la rosace extérieure.
